| عرض الإطار (مم) |
سمك الجدار |
عدد العزقات | فئة نفوذيّة الهواء | فئة تسريب المياه |
|---|---|---|---|---|
| 70 | الفئة (A) | 2-3 | 4 | 9A |
| درجة مقاومة حمل الرياح | عدد البارات (عدد) | عزل الصوت (ديسيبل) | العزل الحراري للإطار (W/m2 °K) | العزل الحراري للنوافذ (W/m2°K) |
|---|---|---|---|---|
| C3 | 5 | 40 | 1,12 | 1,05 |

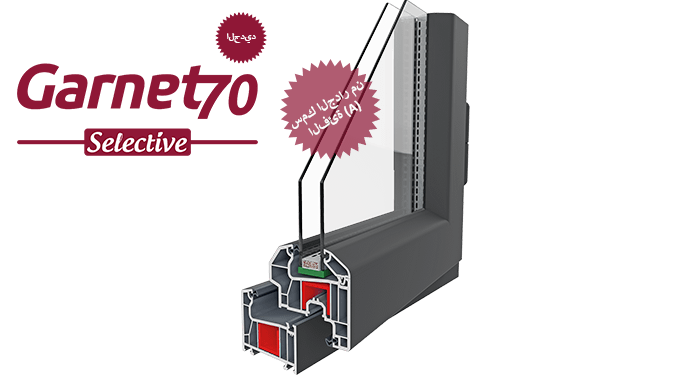

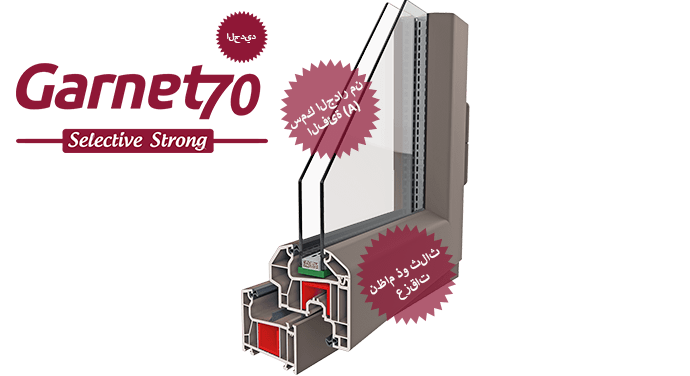

غارنيت سيليكتف الجديد & غارنيت سيليكتف سترونغ الجديد منتجات العصر الحديث في سلسلة الـ70
الثقافة الحضرية وتكنولوجيا البناء في يومنا هذا تتشكل وتتغير بأبعاد جديدة تمامًا. تمتلئ المدن بالصور الظلية المميزة لهذا التغيير. مساحات المعيشة الجديدة؛ تسلط الضوء على مبادئ الجماليات والعزل والراحة وكفاءة الطاقة. نلبي احتياجات تقنيات البناء المختلفة بسلسلة منتجات جديدة من خلال متابعة هذا التغيير عن كثب . منتجات غارنيت سيليكتف الجديد وغارنيت سيليكتف سترونغ الجديد (ذو ثلالث عزقات) التي تتميز بسماكة جدار فئة A بسلسلة الـ70 التي تشرح مفهوم مختلف للجمال والعزل وهي لا تزال الخيار المرغوب به والجديد للمباني الحديثة.
الحلول الفوق القياسية في سلسلة الـ70
سلسلة غارنيت سيليكتف الجديد وغارنيت سيليكتف سترونغ الجديد المصممة لنقل مفهوم الجودة والجمال لمعيار النافذة إلى بُعد جديد تزيد من الراحة في مساحات المعيشة الخاصة بك مع عزل ممتاز للحرارة والصوت. جميع الإطارات لمنتجات غارنيت سيليكتف الجديد وغارنيت سيليكتف سترونغ الجديد ذو الثلاث عزقات مصممة بعرض 70 مم وسمك جدار من الفئة (A) و5 بارات وهي الاختيار الجديد المفضل لعمارة الجيل الجديد الذي يبحث عن جمالية مختلفة. غارنيت سيليكتف الجديد وغارنيت سيليكتف سترونغ الجديد تلبي توقعات الترند الجديدة في الديكور مع 22 خيار من الألوان المختلفة ومع سلسلة الـ70 تبدأ حقبة جديدة في المباني الحديثة عن طريق توفير عزل حراري وصوتي فائق. يتم تطوير بدائل متوافقة مع كل من الديكور ولون الحائط والسطح الخارجي للمباني الخاصة بك من خلال تقديم نوافذ بألوان مختلفة من الداخل والخارج.
النظام
- جميع الإطارات لمنتجات غارنيت سيليكتف الجديد وغارنيت سيليكتف سترونغ الجديد ذو الثلاث عزقات مصممة بعرض 70 مم وسمك جدار من الفئة (A) وهي jوفر أقصى قيم العزل مع سلسلة الـ70.
- يحتوي النظام على 4 أنواع مختلفة للشرائح التي تزيد من عرض السطح الداخلي ولذلك فإنه يوفر أيضًا 4 بدائل مختلفة للشرائح الزخرفية.
- يمكنه بسهولة حل جميع التفاصيل المعمارية بفضل التفاصيل والملامح المساعدة والمصممة وفقًا للإطارات الرئيسية.
- يمكن تطبيق واستخدام الزجاج حتى 40 مم بفضل الإطارات الفرعية للنظام.
مقاومة حمل الرياح
- تم تصميم نظام غرانيت وفقًا لاختبار الأمان 1.800 باسكال واختبار تسريب المياه 600 باسكال (110 كم / ساعة) واجتاز هذه الاختبارات بنجاح.
- تم تطوير سلسلة غرانيت سيليكتف القوية الجديدة ذات الثلاث عزقات لتوفير القوة في الهياكل ذات أحمال الرياح العالية ولتوفير حلولاً ممتازة.
- تم الأخذ في عين الاعتبار القيم القصوى لحمل الرياح التي يمكن أن تتعرض لها الهياكل أثناء تطوير نظام غرانيت وتم تصميم هيكل ألواح الدعم وموضعها في الإطارات لتحقيق أقصى قدر من الكفاءة.
- يوفر النظام قيم القوة المطلوبة وإغلاق الفتحات الكبيرة في الهياكل بسهولة بفضل التفاصيل والإطارات الداعمة التي تقدم حلولًا تلبي التوقعات المعمارية.
تسريب الماء والهواء
- تم تصميم سلسلة غرانيت سيليكتف القوية الجديدة بثلاثة أنظمة مانعة للتسرب للحفاظ على نفاذية الهواء والماء عند أدنى مستوى ممكن.
- يتم توفير منع مرور الهواء من البيئة الخارجية إلى البيئة الداخلية وهو أمر ضروري للحفاظ على الطاقة مع العزقة الوسطى بالإضافة إلى العزقات الداخلية والخارجية المناسبة للمعيار.
- يوفر نظام غرانيت مقاومة عالية للأمطار حتى مع أحمال الرياح العالية بفضل زوايا ومجموعات تصريف المياه المحسّنة لإخلاء المياه بشكل أسرع وأكثر راحة.
- لم يحدث أي تسريب للمياه إلى البيئة الداخلية تحت حمولة رياح تبلغ 600 باسكال (110 كم / ساعة).
العزل الحراري
- كان الهدف الأساسي أثناء تطوير سلسلة غارنيت سيليكتف وغارنيت سيليكتف سترونغ هو الحفاظ على قيمة معامل انتقال الحرارة والتي تعد أهم نقطة للحفاظ على الطاقة في أنظمة النوافذ البلاستيكية عند أدنى قيمة ممكنة.
- تم تطوير عرض الإطارات وعدد وعرض البارات في النظام للحفاظ على عزل الحرارة والصوت على أعلى المستويات الممكنة.
- مع نظام العزقة الوسطة الثالثة تم الوصول إلى أفضل القيم التي يمكن تحقيقها في نظام نافذة 70 PVC.
- تحتوي جميع إطارات نظام غرانيت على هيكل مكون من 5 بارات ونظرًا لأن عرض البار كبير فيتم الاحتفاظ بقيم معامل نقل الحرارة عند مستويات منخفضة.
- مع نظام النوافذ بقياس 1.23 م × 1.43 م المناسب لمعيار TS EN ISO 10077-2 فإنّ Ug: 0.7 واط / م 2 ك، Uw: 1.05 واط / م 2 ك، Uf: 1.2 واط / م 2 ك، هي القيم التي تم التوصل إليها.
عزل الصوت
- يعد عزل الصوت هو أحد أهم معايير الجودة اللازمة لأنظمة النوافذ. مع أنظمة غارنيت سيليكتف وغارنيت سيليكتف سترونغ يتم تقليل مستوى الأصوات المرتفعة والتي تبلغ حوالي 70 ديسيبل في الهياكل القريبة من المطارات أو السكك الحديدية أو الطرق السريعة الرئيسية الى ما يقل عن 30 ديسيبل وهو مستوى الصوت الذي يمكن للطفل أن ينام فيه بكل راحة.
- مع سلسلة غارنيت سيليكتف وغارنيت سيليكتف سترونغ يمكن توفير عزل الصوت حتى 40 ديسيبل. وبالتالي يصبح من الممكن إنشاء بيئة سليمة بمستوى معيشي جيد حتى في البيئات الصاخبة.
