| Ширина профиля (mm) |
Воздухопроницаемость | Водопроницаемость |
|---|---|---|
| 125 | 4 | 9A |
| Прочность к ветровой нагрузке |
Звукоизоляция (db) |
Коэффициент теплопередачи профилей (W/m2°K) |
Коэффициент теплопередачи окон (W/m2°K) |
|---|---|---|---|
| C23 | 40 | 1,7 | 1,6 |
ПЕРИОД ВЫСОКОЙ ИЗОЛЯЦИИ В РАЗДВИЖНЫХ СИСТЕМАХ
В настоящее время, важность экономии энергии и ее производительное использование увеличивается так, как и источники энергии. В структурных комплексах 82% энергии используется в отопительных целях. Данная ставка равна 26% общей энергии, используемой в нашей стране. В структурах, 40% потери тепла исходит из стен, смотрящих наружу; 30% - окон; 17% - внешних дверей, смотрящих наружу или балконных дверей; 7% - крыши и 6% исходит из нижних частей поля. Эта ситуация выдвигает жилищные строительства в качестве одного из наиболее важных областей, через которые можно обеспечить экономию, а также оконные системы ПВХ в качестве систем. Тот факт, что энергия является самым дорогим источником выводит "экономию энергии", т.е. изоляцию, на передний план.
Будучи пионером, Фырат с помощью "изолированной раздвижной системы" решает изоляционные проблемы, возникающие в раздвижных системах, которые используются в жилищах и офисах. При закрытии всех окон “изолированной раздвижной системой”, изоляция во всех точках обеспечивается уплотняющими прокладками EPDM (этиленпропилендиенового каучука). Таким образом, передача влияний от внешней среды таких, как ветер, шум и дождь во внутреннюю среду вполне предотвращается.
Эстетика
В “изолированной раздвижной системе” рамы и крыла предназначены в одной плоскости и целостный эстетизм представляется. Данная система может быть использована от небольших окон до крупных открытий таких, как двери офиса или ворота, открывающиеся в сад или террасу. Ваши архитектурные и декоративные потребности удовлетворяются с 21 различными выборами цвета.
Система

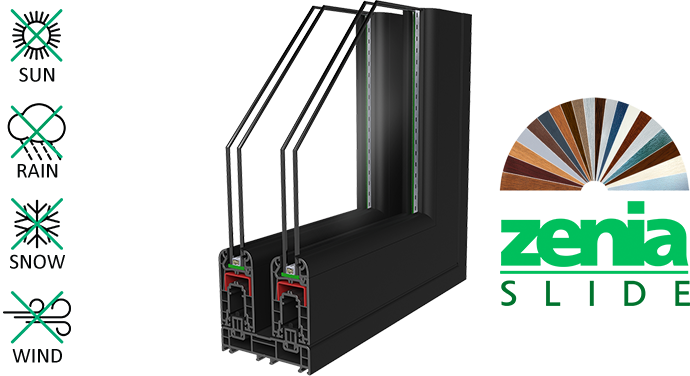

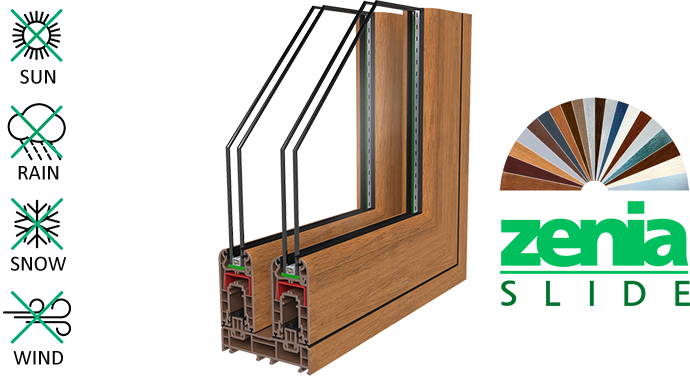

- Система имеет ширину 125 мм рамы и 50 мм крыла.
- Используются два разных типа драни, включающего 20 и 24 мм.
- При закрытии окон данной системой, изоляция во всех точках соединения обеспечивается прокладками EPDM.
- Два разных типа профиля алюминиевого рельса была разработана у окон и дверей чтобы облегчить переход от подоконников двери.
- Соединение профилей рамы и крыла системы полностью предоставляется способом сварки и система была предназначена таким образом, чтобы она производилась наименьшими профилями самым быстрым способом.
- В связи с тем, что каждое крыло имеет грузоподъёмность 200 кг., можно применить её от небольших окон до крупных открытий.

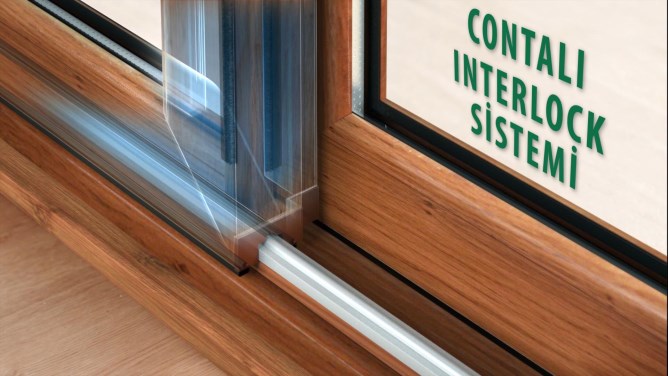

- Соединительные точки крыл являются главной слабостью в раздвижных системах. Благодаря системе блокировки, используемой в соединительных точках крыл, изоляция обеспечивается двумя прокладками EPDM и герметизирующими прокладками.

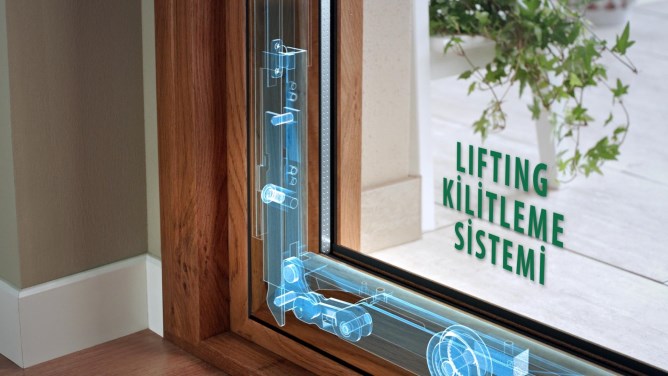

- Благодаря специальной системе запирания профилей блокировки, возможность разделения крыл друг от друга в связи с эффектом ветра полностью удалена.
- Оставшееся открытие в соединительной точке двух крыл на верхней горизонтальной поверхности, что является другой слабостью раздвижной и параллельной раздвижной системы было удалено при помощи специально предназначенного профиля и заклинка изоляции.
- Благодаря профилю, специально предназначенному для того, чтобы делать оставшееся открытие между рамой и крылом на верхней горизонтальной поверхности подходящим в эстетическом аспекте и покрывать данное открытие, целостность системы не повреждена.
Прочность ветровой нагрузки
- В связи с имеющейся системой запирания и структурой блокировки, "Изолированная раздвижная система" обладает высокой прочностью ветровой нагрузки и может предоставить такие же производительные значения с высокими изолированными оконными системами по отношению к воздухонепроницаемости.
- При разработке “изолированной раздвижной системы”, максимальные значения ветровой нагрузки, которым структуры могут подвергнуть были приняты во внимание и структуры вспомогательных каркасов и их расположение внутри профиля были предназначены для получения максимальной производительности.
Теплоизоляция
- Благодаря количеству и ширине камерных, высоте профилей и системе прокладок EPDM, созданной учитывая ширину профилей, изолированная раздвижная система может удовлетворить все требования в значениях коэффициента теплопередачи.
- В соответствии со стандартом TS EN ISO 10077-2 и с оконной системой в измерениях 1,23 м x 1,43 м были достигнуты значения Ug : 1,1 W/м2К, Uw : 1,6 W/м2К и Uf : 1,7 W/м2К.
Звукоизоляция
- При помощи изолированной раздвижной системы обеспечивается звукоизоляция до 40 дб. Таким образом, можно создать звуковую среду на уровне качественной жизни даже в самых шумных средах.
- Звукоизоляция, созданная благодаря акустическим окнам, которые могут быть использованы вместе со системой обеспечивает изоляцию шума из внутренних сред наиболее эффективным образом.
